概述

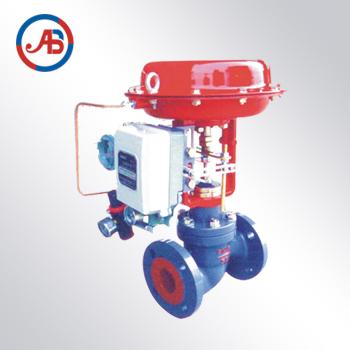

ZHA\BF型精小型气动单座衬氟调节阀由气动多弹簧薄膜机构和底流阻、直通单座调节机构组成。在与流体接触的内壁、阀芯均包覆一层聚全氟乙丙烯(F46)、可溶性聚四氟乙烯(PEA)等防腐蚀材料,完全能达到切断腐蚀性介质与阀体外壳的接触。该阀门能耐酸、碱、盐等腐蚀性介质和泄漏量要求严格的工况环境,是理想的化工管路系统中过程自动控制产品。
主要零件材料
零件名称
|
精铸球墨铸铁
|
碳钢
|
不锈钢
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
阀体、阀盖
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
内衬材料
|
FEP(F46)PTFE(F4)PFA(可溶性聚四氟乙烯)
PE(超高分子量聚乙烯)
|
阀座
|
WCB/FEP 哈氏合金 蒙乃尔
|
阀芯
|
WCB/FEP 哈氏合金 蒙乃尔
|
填料
|
PTFE(F4)聚四氟乙烯
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
执行机构主要技术参数
型号
|
ZH A\B-22
|
ZH A\B-23
|
ZH A\B-34
|
ZH A\B-45
|
膜片有效面积cm2
|
350
|
350
|
560
|
900
|
额定行程mm
|
16
|
25
|
40
|
60
|
弹簧范围Kpa
|
20-100 40-200 8-240 20-60 60-100
|
技术参数
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
额定流量系数(KV)
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
公称压力(Mpa)
|
0.6、1.0、1.6、2.5 Class 150
|
行程(mm)
|
16
|
25
|
40
|
50
|
流量特性
|
直线、等百分比
|
介质温度(℃)
|
-20℃-180℃(根据内衬料而定)
|
连接法兰标准
|
JB78 GB/T9113 HG20593 ANSI B16.5a
|
性能参数
项目
|
ZH A\B-22
|
ZH A\B-23
|
ZH A\B-34
|
ZH A\B-45
|
基本误差%
|
≤±5
|
回差%
|
≤3
|
死区%
|
≤5
|
额定流量系数误差
|
≤±10%当Kv≤6.3时±15%
|
泄漏量
|
≤±0.01阀额定容量
|
主要连接尺寸及重量
公称通径
|
主要尺寸
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-d
|
H
|
PN 1.0Mpa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
3
|
15
|
4-14
|
400
|
20
|
3/4
|
150
|
105
|
75
|
55
|
3
|
17
|
4-14
|
450
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
17
|
4-14
|
460
|
32
|
11/4
|
180
|
140
|
100
|
75
|
3
|
19
|
4-18
|
500
|
40
|
11/2
|
200
|
150
|
110
|
85
|
3
|
19
|
4-18
|
529
|
50
|
2
|
230
|
165
|
125
|
100
|
3
|
21
|
4-18
|
600
|
65
|
21/2
|
290
|
185
|
145
|
120
|
3
|
21
|
4-18
|
625
|
80
|
3
|
310
|
200
|
160
|
135
|
3
|
21
|
※8-18
|
825
|
100
|
4
|
350
|
220
|
180
|
155
|
3
|
23
|
8-18
|
850
|
125
|
5
|
400
|
250
|
210
|
185
|
4
|
24
|
8-18
|
950
|
150
|
6
|
480
|
285
|
240
|
210
|
4
|
26
|
8-23
|
1050
|
200
|
8
|
600
|
340
|
295
|
265
|
4
|
26
|
8-23
|
1200
|
PN1.6Mpa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
3
|
15
|
4-14
|
400
|
20
|
3/4
|
150
|
105
|
75
|
55
|
3
|
17
|
4-14
|
450
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
17
|
4-14
|
460
|
32
|
1-1/4
|
180
|
140
|
100
|
75
|
3
|
19
|
4-18
|
500
|
40
|
11/2
|
200
|
150
|
110
|
85
|
3
|
19
|
4-18
|
529
|
50
|
2
|
230
|
165
|
125
|
100
|
3
|
21
|
4-18
|
600
|
65
|
21/2
|
290
|
185
|
145
|
120
|
3
|
21
|
4-18
|
625
|
80
|
3
|
310
|
200
|
160
|
135
|
3
|
21
|
8-18
|
825
|
100
|
4
|
350
|
220
|
180
|
155
|
3
|
23
|
8-18
|
850
|
125
|
5
|
400
|
250
|
210
|
185
|
4
|
24
|
8-18
|
950
|
150
|
6
|
480
|
285
|
240
|
210
|
4
|
26
|
8-23
|
1050
|
200
|
8
|
600
|
340
|
295
|
265
|
4
|
26
|
12-23
|
1200
|
PN2.5Mpa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
3
|
15
|
4-14
|
400
|
20
|
3/4
|
150
|
105
|
75
|
55
|
3
|
17
|
4-14
|
450
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
17
|
4-14
|
460
|
32
|
11/4
|
180
|
140
|
100
|
75
|
3
|
19
|
4-18
|
500
|
40
|
11/2
|
200
|
150
|
110
|
85
|
3
|
19
|
4-18
|
529
|
50
|
2
|
230
|
165
|
125
|
100
|
3
|
21
|
8-18
|
600
|
65
|
21/2
|
290
|
185
|
145
|
120
|
3
|
23
|
4-18
|
625
|
80
|
3
|
310
|
200
|
160
|
135
|
3
|
25
|
8-18
|
825
|
100
|
4
|
350
|
235
|
190
|
150
|
3
|
25
|
8-22
|
850
|
125
|
5
|
400
|
270
|
185
|
4
|
28
|
8-26
|
950
|
150
|
6
|
480
|
300
|
250
|
210
|
4
|
30
|
8-26
|
1050
|
200
|
8
|
600
|
360
|
310
|
275
|
4
|
32
|
12-26
|
1200
|
Class 150
|
15
|
1/2
|
130
|
89
|
60.5
|
35
|
3
|
15
|
4-15
|
400
|
20
|
3/4
|
150
|
98
|
70
|
43
|
3
|
15
|
4-15
|
450
|
25
|
